德国科学家研究发现，雨水在滑动时会产生高达9000伏的电压。这种带电雨滴落到金属表面时会击穿保护涂层，加速金属腐蚀。
我们通常认为，雨水腐蚀金属是因为水中含有溶解的盐分和酸性物质，再加上雨滴持续撞击磨损了保护漆，最后氧气趁虚而入。现有的防腐手段皆以此为基础。然而，科学家发现我们遗漏了雨水的一个重要秘密。
德国马克斯·普朗克聚合物研究所的Zhongyuan Ni、Rüdiger Berger和Hans-Jürgen Butt团队研究表明，雨滴在降落前通常带电，其电荷足以直接击穿绝缘涂层。这不是缓慢磨损，而是像火花跃过间隙一样，直接将涂层电击穿孔。
这源于“滑动起电”现象。当水滴在叶片、漆墙或塑料板等绝缘表面滑动时，会夺走表面电荷，并在身后留下相反电荷。如此产生的电压非同小可，带电水滴的电压最高可达9000伏。

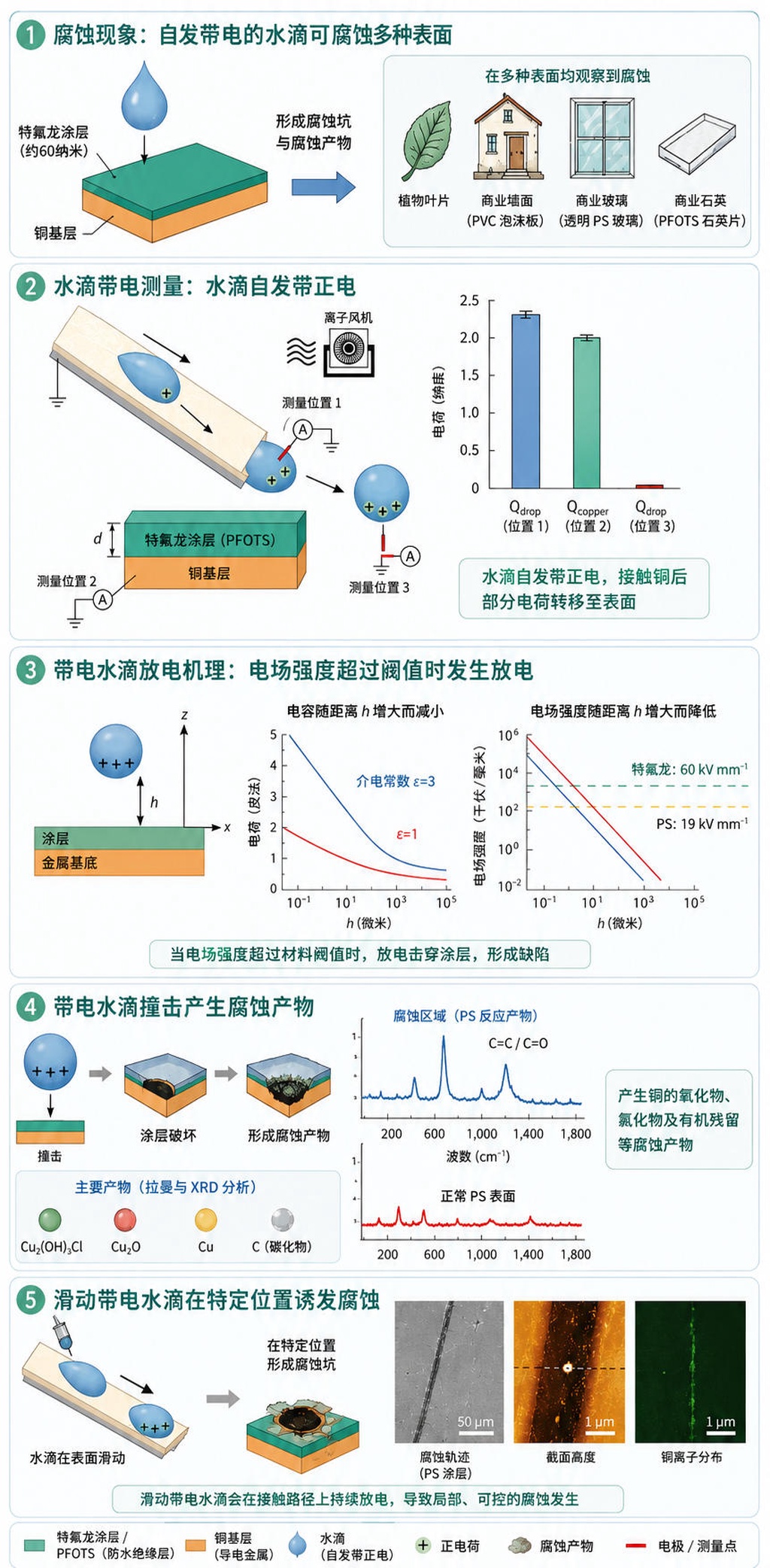

为了探究其影响，研究团队进行了实验。他们将35微升(约大雨滴大小)、含微量盐分的水滴，滴在倾斜50度的表面上。水滴滑动约4厘米获取电荷后，下落5毫米，撞击到一块覆有60纳米厚特氟龙涂层的铜板上。
他们选择了四种倾斜表面：紫背万年青叶片、PVC泡沫板、透明聚苯乙烯片和石英氟化涂层。水滴滑落时，带电量从0.2纳库仑到2纳库仑不等。1纳库仑电荷在雨滴大小的水滴中相当于几千伏电压。
经历3000次撞击(相当于一下午的中雨)后，尽管有特氟龙保护，所有铜板均发生腐蚀。原子力显微镜显示，撞击区出现了数纳米深的腐蚀坑，深度超过特氟龙厚度，直达金属。相反，不带电的水滴撞击3000次后，表面完好无损。
高速摄像机捕捉到了这一机制。普通水滴接近铜板时保持圆润，而带电水滴在接近表面时，下侧会被拉伸成尖锐的泰勒锥。这是静电力克服表面张力导致水体变形的标志。
研究团队计算发现，携带2纳库仑电荷的水滴在距离表面约10微米时，电场强度达到每毫米60千伏，这正是特氟龙的击穿阈值。特氟龙此时瞬间失去绝缘性，电荷以微型介电击穿方式强行穿透涂层。测量证实，水滴撞击时倾泻了90%的电荷。12微米厚的聚苯乙烯膜会被击穿，而130微米厚的膜则能幸免。日常漆面大多只有几微米厚，极易被击穿。
一旦涂层受损，暴露的金属处于盐水中，且带有电位差，普通的电化学腐蚀便开始进行。光谱分析在受损区检测到了氧化亚铜和碱式氯化铜(老旧铜屋顶的淡绿色物质)。测量显示，经历10000次带电撞击后，特氟龙薄膜防腐性能的下降程度，比在盐水中连续浸泡4小时更严重。而且损伤一旦开始就会加速，50000次撞击后腐蚀区域可扩大至1毫米以上。
研究表明，在绝缘基体中嵌入导电部件的复合材料，如桥梁、船体、户外电子设备外壳，都是带电雨滴的潜在受害目标。带电雨滴自然存在于云层、雷暴、海浪和瀑布中。虽然增加保护层厚度是个办法，但光学镜头和飞机保护层等需要轻量或清晰，无法增厚。因此，未来涂层的设计需要开始考量其电场耐受力，而非仅仅是化学防腐性能。
原文：https://arstechnica.com/science/2026/08/raindrops-are-tiny-lightning-bolts-and-theyre-corroding-cars-study-finds/
