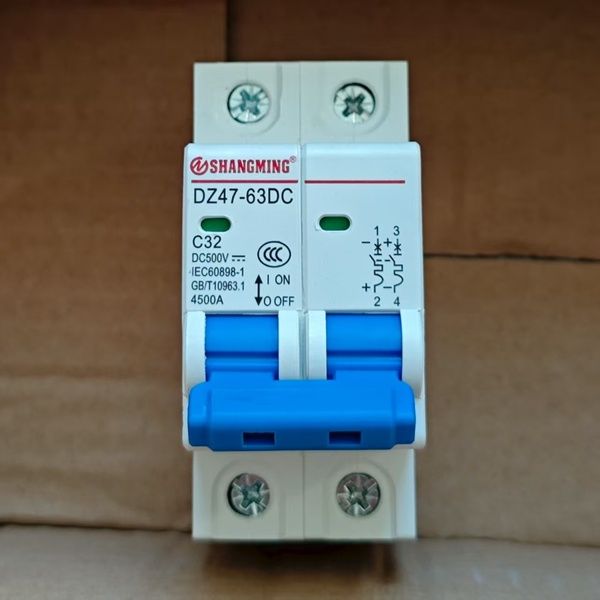

整了两个2p直流开关，上面标的正负接线非常疑惑，还能是交叉接线的不成。
于是找东西测试。找来一个无刷风扇，不联开关时，正常接线正常转，反接风扇往回动一点点，不转。
尝试按他标的方法接线，不转。按正常理解（2p开关就是两个1p开关粘在一起）接线正常。
然后又当作1p开关来测试，正极线直接连，把负极按14接，打开不转，按12接就正常。
结论：没有交叉，就是两个1p开关粘一起。
不知道这个示意图画的什么意思。
总之遇到疑惑的东西，最好先小功率试验一下。
